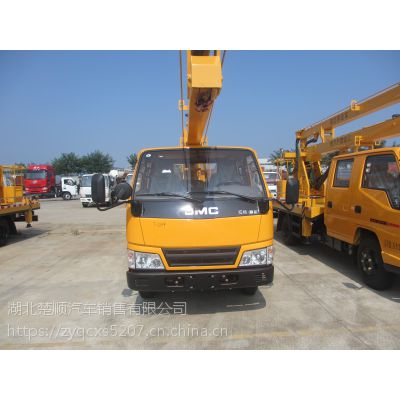

底盘配置：采用国五江铃顺达底盘，双排驾驶室，江铃五十铃115马力国五发动机，五档变速箱，7.00 R16钢丝胎，轴距3360 mm，带排气制动，原厂ABS，有原厂防线助力，带空调.购车热线：15897625207

上装配置：作业高度16米，工作斗限载200 kg，液压360度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，电控操作举升臂，1吨吊钩，四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单独控制），严格按照公告尺寸制作.购车热线：15897625207

产品特点：

1、工作斗采用机械自平衡设计，并配有外置平衡拉杆，保障工作时工作斗始终处于平衡状态。小臂与二臂夹角为90°，以便工作斗调整到作业位置。

2、上下两套操作系统，在工作斗和转台上均可完成各种作业动作。

3、车辆稳定支腿，根据作业地面环境，可单独调节每个支腿，也可联动调节。上工作台与支腿互锁，防止误操作。

4、支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂（注：如支腿采用前V、后H型的车型，在长时间使用后由于车头倒挂容易造成车大梁变形或断裂）。

5、四个垂直支腿油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，即使油管断裂、发动机熄火、液压油泵不工作时也能***安全以防造成事故。

6、高空车辆上臂、下臂、小臂各工作臂上装有外置式平衡拉杆，使工作臂运行更平稳。各工作臂液压系统装置带双向平衡阀（含液压锁功能）自动限幅保护，确保作业安全。

7、夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。

操作要求

  停车位置选择应是坚实地面，整车倾斜度不大于3°，并开启警示闪灯。作业高度与风力（鲍福特）；风力6级及以下适宜高度10米以下作业；风力5级能以下适宜高度11~20米以下作业；风力4级及以下适宜高度21~30米以下作业。起动油泵，踩下汽车离合器，拉上手刹车，变速箱挂空挡，扳动液压油泵离合拉杆，使液压油泵处于工作状态。液压油泵运转2~5分钟后，方可操纵各动作手柄。高空作业车的操作，应经培训并持有操作上岗证人员负责。操作人员要精神集中，防止误操作并严格禁酒后作业。首先放下支腿，必要时在支腿掌下放本垫，确保车辆处于水平状态。操作手柄时要平稳，切勿急速迅猛，以免导致作业臂惯性摆动过大及意外事故。要严格按照设备规定的技术参数及作业范围作业。作业斗（平台）上工作人员要系好安全带。升降作业斗（平台）时，应使上下臂交替动作，以***作业斗（平台）处于升幅半径状态，严禁将作业臂作其它用途。作业时，操作人员要注意斗（平台）、臂与高低压导线、电话线及建筑物、大树、广告牌、灯饰等物的安全距离。当值司机，负责地面并注意往来车辆的安全防护工作。使用作业高度25米以上作业车，除设置好安全标志及护栏外，地面监护人除司机外，还要设1-2人专责加强监护。作业过程中，若发现液压系统有异音或突然外漏油液，应即停止工作，待检查或修复后，方可继续工作。液压系统出现故障，作业臂不能动作时，应设法使作业斗（平台）上工作人员安全撤离，并通知专业维修人员处理。作业完毕，作业斗（平台），作业臂复位，收起支腿，并脱开液压油泵，松开手刹车，方可起动行车。

购车热线：15897625207

原理：

一｝、取力装置

取力装置由油泵、取力器、软轴拉线组成。用以将高空作业车动力输出至油泵，成为液压能。它是通过安装在高空作业车驾驶室内的手柄的动作，通过软轴拉线使取力齿轮与高空作业车变速箱内取力输出齿接合或分离，从而使油泵工作或停止。

二｝、回转机构

回转机构由液压马达、行星齿轮减速器、回转支承等组成。其工作原理是：液压马达驱动减速器，减速器输出轴上的小齿轮旋转推动回转支承，使转台回转。

｛三｝、中央回转接头

中央回转接头，安装在转台回转中心处，用以解决工作时副车架相对地面静止，上部回转。实现油液及电能由下车向上车的传递。由于滑环的作用，液压管路及电线不扭结。

｛四｝、液压系统

液压系统由一只主泵供油，系统工作压力14MPa,流量25L／min，其工作压力由溢流阀调定。出厂时，本公司已调好。

当取力齿轮接合时，带动主油泵运转,油箱内的油通过油泵输出，到达支腿操作阀。

支腿操作完毕后，将分配手柄拨到上车，此时液压油就从支腿油路切换到上车，上车部分即可进行工作。
